六維力零件裝配應用
文章出處：NaiChuang人氣：發表時間：2023-09-27 10:53:19

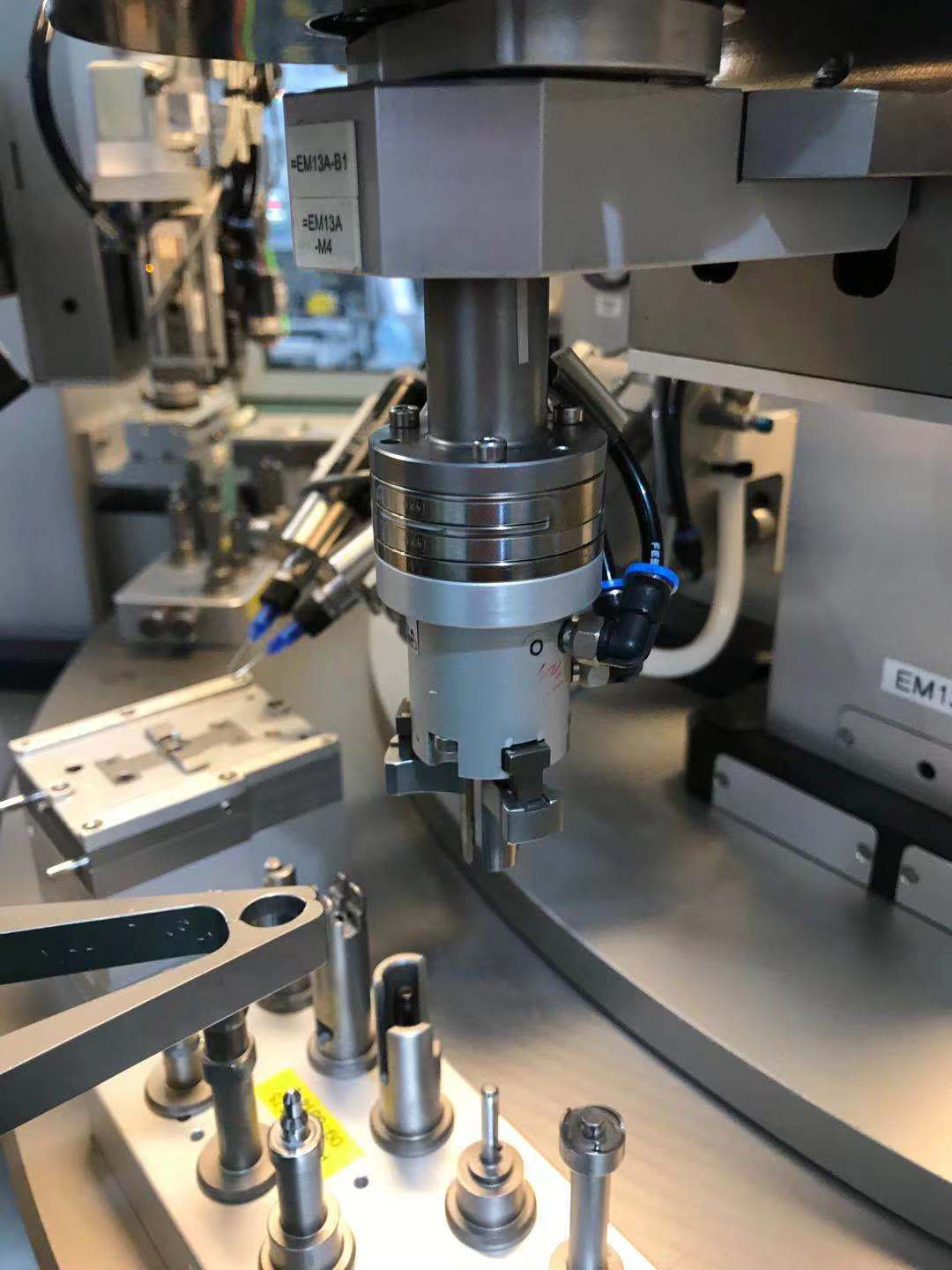

吉林省吉林市某非標設備制造商委托我司定制了一批六維力傳感器用于零件裝配生產測試。

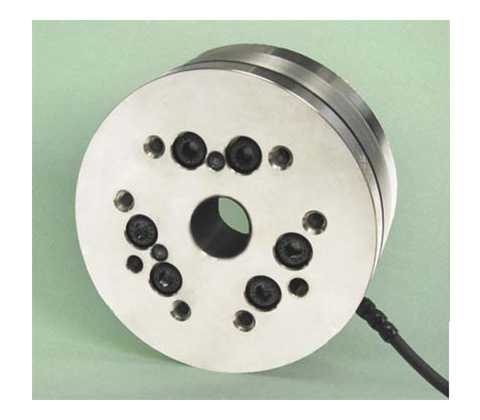

我司的六維力傳感器可以實現對笛卡爾坐標系中X、Y、Z三個方向的軸向力以及MX、MY、MZ三個方向的扭矩力的精準測量。
通過配套放大器放大輸出標準的的0~±10V的電壓信號。后端接入模擬量采集器，在PC端做數據監測和統計分析；
量程： 公制
Fx/Fy/Fz/Mx/My/Mz
SI-145-5 145N/145N/290N/5Nm/5Nm/5Nm
SI-290-10 290N290N/580N/10Nm/10Nm/10Nm
SI-580-20 580N/580N/1160N/20Nm/20Nm/20Nm
尺 寸 ： Φ45(OD),9.5(ID)* 15.7（H）mm
安裝螺孔 ： M3*6
耦合誤差 ： <0.5 %F.S.
單向線性 ： <0.05 %F.S.
響應頻率 ： FxFyTz 5600Hz/FzTxTy 5400Hz
過載保護 ： 5.7 to 25.3 F.S.
質 量 ： 92 g
材 質 ： 硬化不銹鋼
六維力傳感器在零件加工裝配、機器人技術測試領域方面起著巨大作用，它可以通過傳感器的信號采集軟件，來更加直觀地對采集到的數據進行觀察，還可以選擇將數據保存，進行后續分析處理。
如需了解，請按以下方式聯系我們，也可以向我們索取詳細產品技術資料：
WEB:http://m.shoe-polisher.cn/
我司的六維力傳感器可以實現對笛卡爾坐標系中X、Y、Z三個方向的軸向力以及MX、MY、MZ三個方向的扭矩力的精準測量。
通過配套放大器放大輸出標準的的0~±10V的電壓信號。后端接入模擬量采集器，在PC端做數據監測和統計分析；
量程： 公制
Fx/Fy/Fz/Mx/My/Mz
SI-145-5 145N/145N/290N/5Nm/5Nm/5Nm
SI-290-10 290N290N/580N/10Nm/10Nm/10Nm
SI-580-20 580N/580N/1160N/20Nm/20Nm/20Nm
尺 寸 ： Φ45(OD),9.5(ID)* 15.7（H）mm
安裝螺孔 ： M3*6
耦合誤差 ： <0.5 %F.S.
單向線性 ： <0.05 %F.S.
響應頻率 ： FxFyTz 5600Hz/FzTxTy 5400Hz
過載保護 ： 5.7 to 25.3 F.S.
質 量 ： 92 g
材 質 ： 硬化不銹鋼
六維力傳感器在零件加工裝配、機器人技術測試領域方面起著巨大作用，它可以通過傳感器的信號采集軟件，來更加直觀地對采集到的數據進行觀察，還可以選擇將數據保存，進行后續分析處理。
如需了解，請按以下方式聯系我們，也可以向我們索取詳細產品技術資料：
WEB:http://m.shoe-polisher.cn/
